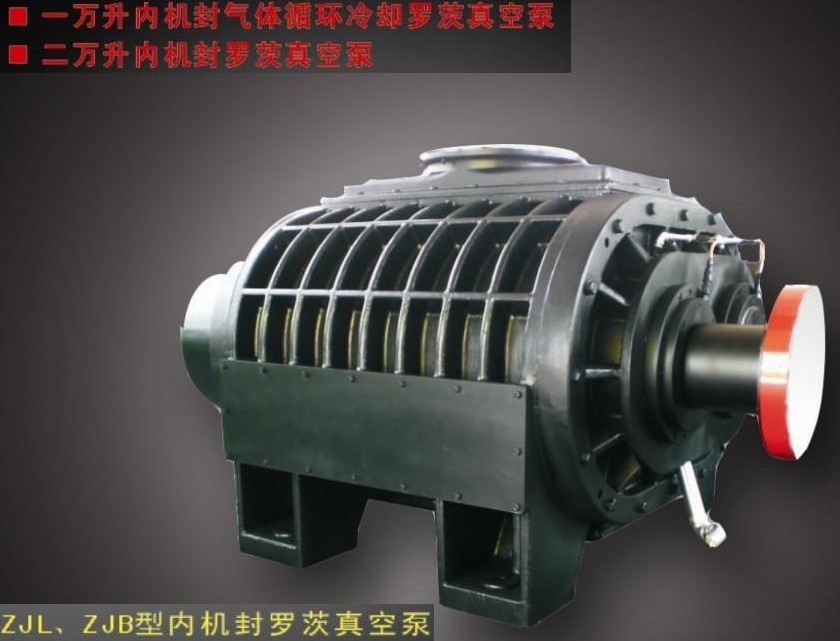

产品名称:ZJL型气体循环冷却罗茨真空泵产品特点: 1.工作原理和结构特点: ZJL型气体循环冷却罗茨真空泵和普通罗茨真空泵一样也是一种容积式泵,它也是利用一对8字形转子在泵壳中保持一定的间隙做等速反向旋转而产生吸气和排气的,所不同的是ZJL型泵转子头部很宽,泵壳二侧径向位置开有两个气孔,排气口下面装有一个片式空气冷却器,冷却器出气口处有两个通孔,用管道和泵壳两侧径向气孔相通。这样,由于室1和排气口相通时排气口高温气体的反冲,从而使泵在压缩过程中产生的热量受到控制,泵就可以在高压差和高压缩情况下使用。 由于ZJL型气体循环冷却罗茨真空泵可以在任何压差和压缩比下工作,因此,这种泵可以单独使用,所能达到的极限真空约为8.7×104至1.3×104Pa,如果需要达到1330Pa至2660Pa的极限真空,可以用两台气体循环冷却罗茨泵串联起来。如果需要更高的极限真空,则可以用一台普通罗茨真空泵组成三级机组。这种泵如果配上其他形式的泵作为前级泵,则选用的前级泵根据极限真空的要求,可以选用油封机械泵达到较高真空度,也可以选用任何性能的水环泵或往复泵及其他形式的粗真空泵作为前级泵,达到较低的真空度。无论选用什么样的真空泵作为气体循环冷却罗茨泵的前级泵,气体循环冷却罗茨真空泵所能达到的极限真空比前级泵一般能提高一个数量级的真空度。 2.用途: 气体循环冷却罗茨真空泵可以从大气至1.33×10-2Pa范围内可靠地使用。宽的工作范围和泵的结构特点,使这种泵在航空工业、化工工业、冶金工业等部门的真空设备上得到广泛的应用。
型号Model |
ZJL—70 |
ZJL—150 |
ZJL—300 |
ZJL—600 |
ZJL—1200 |
ZJL—2500 |
ZJL—3700 |
抽气速率Pumping speed L/s |
70 |
150 |
300 |
600 |
1200 |
2500 |
3700 |
极限压力Ultimate pressure Pa |
1.3×104 |
最大配用电机功率 Max motor power kw |
11 |
18.5 |
37 |
75 |
132 |
250 |
380 |
转速 Speed r.p.m |
2930 |
1470 |
2950 |
1480 |
1480 |
986 |
1480 |
最高入口压力 Pa |
1.0×105 |
最高出口压力 Pa |
1.0×105 |
最大耗水量 L/h |
890 |
1600 |
3000 |
6000 |
14000 |
20000 |
30000 |
